ABS (антиблокиров. тормозн. система) - УСТРАНЕНИЕ НЕПОЛАДОК - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

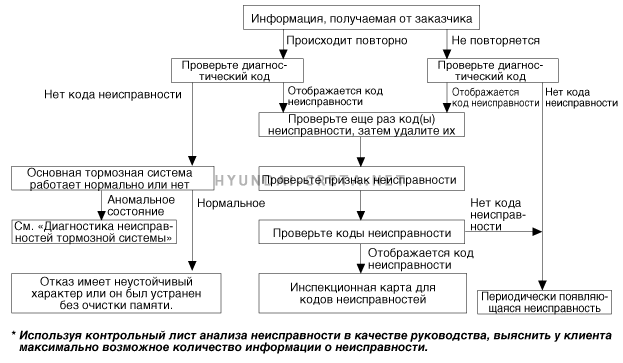

СТАНДАРТНЫЙ АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТЕЙ

ПРИМЕЧАНИЯ В ОТНОШЕНИИ ДИАГНОСТИКИ

Явления, перечисленные в приведенной ниже таблице, не являются отклонением от нормы.

Состояние

Расшифровка аббревиатуры

Звук при проверке системы

При запуске двигателя из моторного отсека иногда может исходить
глухой звук. Это происходит проверка функционирования
системы.

Звук при работе ABS

1)	Звук электродвигателя из гидравлического блока ABS ("вой").

2)	Звук создается одновременно с вибрацией тормозной педали (скрежет).

3)	При работе системы ABS через шасси автомобиля передается звук от периодического включения и отпускания тормозов. (Грубые удары: подвеска; скрип: шины)

Работа ABS (большой тормозной путь)

На снегу, гравийной дороге и в других аналогичных случаях тормозная дистанция у автомобилей с ABS может быть больше, чем у автомобилей без ABS. Следует указать клиенту на необходимость проявления осторожности при управлении автомобилем в этих случаях (снизить скорость).

Условия регистрации неисправности могут быть разными, в зависимости от ее кода. Перед началом проверки признаков неисправности
после стирания кодов выполните требования из раздела «Примечания».

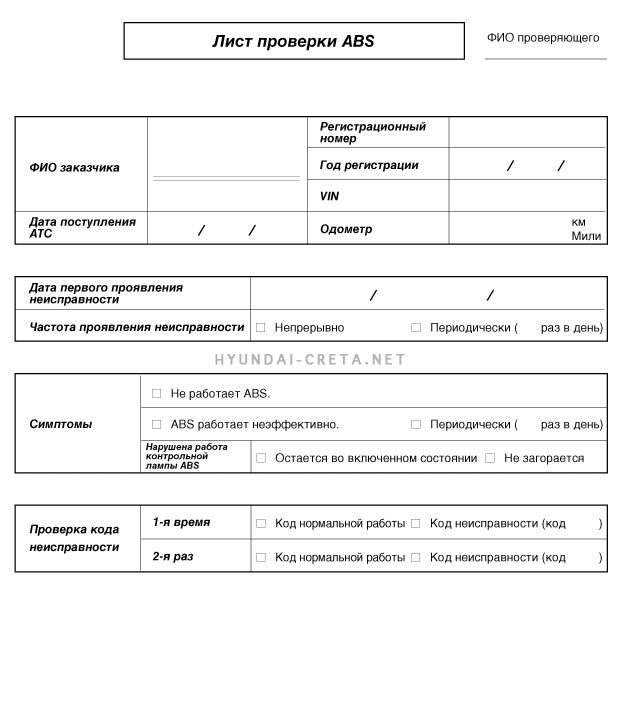

БЛАНК ПРОВЕРКИ ABS

ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

Признаки неисправности

Предполагаемый участок

Не работает ABS

HECU подлежит замене только когда неисправность встречается даже после проверки всех пунктов 1-4 с удовлетворительным результатом.

1)	Проверьте диагностический код неисправности для подтверждения вывода кода отсутствия отказа.

2)	Цепь питания

3)	Цепь датчика скорости.

4)	Проверьте герметичность гидравлического контура.

ABS не работает периодически.

Узел привода АБС подлежит замене только когда неисправность встречается даже после проверки всех пунктов 1-4 с удовлетворительным результатом.

1)	Проверьте диагностический код неисправности для подтверждения вывода кода отсутствия отказа.

2)	Цепь датчика скорости вращения колеса.

3)	Цепь выключателя стоп-сигналов.

4)	Проверьте герметичность гидравлического контура.

Связь с GDS
Hi-scan (pro).
(Нет связи ни с одной системой
)

1)	Цепь питания

Линия CAN

Связь с GDS
Hi-scan (pro).
(Нет связи только с блоком ABS
)

1)	Цепь питания

Линия CAN

HECU

При ключе зажигания в положении ON
(двигатель не работает)
контрольная лампа ABS не загорается.

1)	Цепь контрольной лампы ABS

HECU

Даже после пуска двигателя контрольная лампа ABS
продолжает гореть.

1)	Цепь контрольной лампы ABS

HECU

•	Во время работы ABS тормозная педаль может вибрировать, или может оказаться так, что выжать ее невозможно. Это явление вызвано перемежающимися изменениями в давлении жидкости в тормозной магистрали для предотвращения блокировки колес и не являются отклонением от нормы.

Условие регистрации

Симптомы неисправности

Возможная причина

Поскольку работа тормозной системы зависит от дорожных условий, процесс диагностики может быть непростым. Однако если код неисправности отображается, проверьте указанные ниже возможные причины. Если неисправность все еще встречается, замените ЭБУ ABS.

–	Отказ в цепи питания

–	Отказ в цепи датчика частоты вращения колеса

–	Утечка из гидравлического контура

–	Отказ блока HECU

Процедуры проверки

Проверка кодов неисправности

1.	Подсоедините сканер GDS к диагностическому разъему и переведите ключ зажигания в положение ON.

2.	Проверьте отображение кодов.

Коды отображаются?

	? Проверьте цепь питания.
	? Сотрите коды и снова проверьте их по сканеру GDS.

Проверьте цепь питания.

1.	Отсоедините разъем от ЭБУ ABS.

Переведите ключ зажигания в положение ON и измерьте напряжение между выводом 29 разъема на стороне жгута модуля управления АБС и «массой» кузова.

Технические характеристики:прибл. B+

Отвечает ли напряжение требованиям?

	? Проверьте цепь заземления.
	? Проверьте жгут или разъем между предохранителем (3А) в распределительной коробке моторного отсека и ЭБУ АБС. При необходимости отремонтируйте.

Проверка цепи «массы»

1.	Отсоедините разъем от ЭБУ ABS.

2.	Проверьте проводимость между выводами 13, 38 в части разъема на стороне жгута ЭБУ АБС и точкой соединения с «массой».

Есть ли электропроводность?

	? Проверьте цепь датчика частоты вращения колеса.
	? Отремонтируйте обрыв в проводке или точке соединения с «массой».

Проверка цепи датчика частоты вращения колеса

1.	См. процедуры диагностики по кодам неисправностей.

Все в порядке?

	? Проверьте гидравлический контур на утечки.
	? Отремонтируйте или замените датчик частоты вращения колеса.

Проверка гидравлического контура на утечки

1.	См. гидравлические линии.

2.	Проверьте гидравлические линии на утечки.

Все в порядке?

	? Если неисправность все еще встречается, замените ЭБУ ABS.
	? Устраните утечки из гидравлических линий.

Условие регистрации

Симптомы неисправности

Возможная причина

–	Отказ в цепи питания

–	Отказ в цепи датчика частоты вращения колеса

–	Утечка из гидравлического контура

–	Отказ блока HECU

Процедуры проверки

Проверка кодов неисправности

1.	Подсоедините сканер GDS к диагностическому разъему и переведите ключ зажигания в положение ON.

2.	Проверьте отображение кодов.

Коды отображаются?

	? Проверьте цепь датчика частоты вращения колеса.
	? Сотрите коды и снова проверьте их по сканеру GDS.

Проверка цепи датчика частоты вращения колеса

1.	См. процедуры диагностики по кодам неисправностей.

Все в порядке?

	? Проверьте цепь выключателя стоп-сигнала.
	? Отремонтируйте или замените датчик частоты вращения колеса.

Проверка цепи выключателя стоп-сигнала

1.	Убедитесь, что фонари стоп-сигнала загораются при нажатии педали тормоза и гаснут при ее отпускании.

Измерьте напряжение между выводом 23 в части разъема на стороне жгута ЭБУ АБС и «массой» кузова при нажатой педали тормоза.

Технические характеристики:прибл. B+

Отвечает ли напряжение требованиям?

	? Проверьте гидравлический контур на утечки.
	? Отремонтируйте выключатель стоп-сигнала. Отремонтируйте обрыв проводки в цепи между ЭБУ ABS и выключателем стоп-сигнала.

Проверка гидравлического контура на утечки

1.	См. гидравлические линии.

2.	Проверьте гидравлические линии на утечки.

Все в порядке?

	? Если неисправность все еще встречается, замените ЭБУ ABS.
	? Устраните утечки из гидравлических линий.

Условие регистрации

Симптомы неисправности

Возможная причина

Возможная неисправность в системе питания (включая соединение с «массой») диагностической линии.

–	Обрыв провода

–	Плохое соединение с «массой»

–	Отказ в цепи питания

Процедуры проверки

Проверка цепи питания

Измерьте напряжение между выводом 9 в диагностическом разъеме и «массой» кузова.

Технические характеристики:прибл. B+

Соответствует ли измеренное напряжение техническим характеристикам?

	? Проверьте цепь соединения с «массой».
	? Отремонтируйте обрыв провода. Проверьте и установите обратно предохранитель (15 А) в распределительной коробке моторного отсека.

Проверьте цепь соединения с «массой»

1.	Проверьте проводимость между выводом 5 в диагностическом разъеме и «массой» кузова.

Есть ли электропроводность?

? Отремонтируйте обрыв провода между выводом 5 в диагностическом разъеме и точкой соединения с «массой».

Условие регистрации

Симптомы неисправности

Возможная причина

Если связь со сканером GDS отсутствует, причина может заключаться в обрыве цепи питания блока HECU или выходной цепи диагностической линии.

–	Обрыв провода

–	Отказ блока HECU

–	Отказ в цепи питания

Процедуры проверки

Проверка проводимости линии CAN

1.	Отсоедините разъем от ЭБУ ABS.

2.	Проверьте проводимость между выводами 26, 14 в разъеме ЭБУ АБС и выводами 3, 11 в диагностическом разъеме.

Есть ли электропроводность?

	? Проверьте источник питания ЭБУ ABS.
	? Отремонтируйте обрыв провода.

Проверка источника питания ЭБУ ABS

1.	Отсоедините разъем от ЭБУ ABS.

Технические характеристики:прибл. B+

Соответствует ли измеренное напряжение техническим характеристикам?

	? Проверьте соединение с «массой».
	? Проверьте жгут или разъем между предохранителем (3А) в распределительной коробке моторного отсека и ЭБУ АБС и при необходимости отремонтируйте.

Проверка соединения с «массой»

Проверьте проводимость между выводом 5 в диагностическом разъеме и точкой соединения с «массой».

	? Подсоедините ЭБУ ABS и проведите повторную проверку.
	? Отремонтируйте обрыв в проводке или плохое соединение с «массой».

Условие регистрации

Симптомы неисправности

Возможная причина

После запитывания блока HECU производится самодиагностика системы, в процессе которой контрольная лампа ABS сначала загорается,
в OFF в процессе начальной проверки. Поэтому, если лампа не загорится,
причина может заключаться в обрыве цепи ее питания, перегорании,
обрыва в обоих цепях между лампой и
HECU, а также в неисправности HECU.

–	Неисправность контрольной лампы ABS

–	В распределительной коробке моторного отсека перегорел предохранитель системы ABS

–	Неисправность модуля контрольной лампы ABS

–	Отказ блока HECU

Процедуры проверки

ОПРЕДЕЛЕНИЕ ПРОБЛЕМЫ

1.	Отсоедините разъем от ЭБУ ABS и переведите ключ зажигания в положение ON.

Загорелась ли контрольная лампа ABS?

	? Подключите HECU системы АБС и проведите повторную проверку.
	? Проверьте питание контрольной лампы ABS.

Проверка питания контрольной лампы ABS

1.	Отсоедините разъем (M15-A) комбинации приборов и переведите ключ зажигания в положение ON.

Измерьте напряжение между выводом 2 разъема (M15-A) на стороне жгута комбинации приборов и «массой» кузова.

Технические характеристики:прибл. B+

Соответствует ли измеренное напряжение техническим характеристикам?

	? Проверьте сопротивление цепи CAN контрольной лампы ABS.
	? Проверьте, не перегорел ли предохранитель.

Проверьте сопротивление цепи CAN контрольной лампы АБС.

1.	Отсоедините разъем (M15-A) комбинации приборов и переведите ключ зажигания в положение OFF.

Измерьте сопротивление между выводами 5 и 6 разъема (M15-A) на стороне жгута комбинации приборов.

Технические характеристики:60 Ом

Соответствует ли измеренное сопротивление техническим характеристикам?

	? Замените контрольную лампу АБС или отремонтируйте узел комбинации приборов.
	? Проверьте проводку цепи CAN контрольной лампы АБС.

? Проверьте проводку цепи CAN контрольной лампы АБС.

1.	Отсоедините разъем (M15-A) комбинации приборов и разъем HECU АБС, затем переведите ключ зажигания в положение OFF.

Проверьте проводимость между выводом 5 разъема (M15-A) на стороне жгута комбинации приборов и выводом 26 на стороне жгута HECU АБС.

Проверьте проводимость между выводом 6 разъема (M15-A) на стороне жгута комбинации приборов и выводом 14 на стороне жгута HECU АБС.

Технические характеристики:менее 1 Ом

Соответствует ли измеренное сопротивление техническим характеристикам?

	? Устраните КЗ проводки между выводом 26, 14 в разъеме жгута HECU АБС и модулем контрольной лампы АБС.
	? Устраните обрыв проводки между выводом 26, 14 в разъеме жгута HECU АБС и модулем контрольной лампы АБС.

Условие регистрации

Симптомы неисправности

Возможная причина

При обнаружении неисправности блок HECU включает контрольную лампу АБС и
одновременно блокирует управление АБС. При этом HECU записывает
код неисправности в память. Если с кодами все в порядке, а контрольная лампа АБС
продолжает гореть, возможно, причина заключается в обрыве
или коротком замыкании в цепи контрольной лампы АБС.

–	Обрыв провода

–	Неисправность комбинации приборов

–	Неисправность модуля контрольной лампы ABS

–	Отказ блока HECU

Процедуры проверки

Проверка кодов неисправности

1.	Подключите сканер GDS к 16-контактному диагностическому разъему, расположенному за панелью в отделении для ног водителя.

2.	Проверьте коды неисправностей по GDS.

Коды отображаются?

	? Выполните поиск неисправностей по кодам (см. процедуры диагностики по кодам неисправностей).
	? Проверьте сопротивление цепи CAN контрольной лампы ABS.

Проверьте сопротивление цепи CAN контрольной лампы АБС.

1.	Отсоедините разъем (M15-A) комбинации приборов и переведите ключ зажигания в положение OFF.

Измерьте сопротивление между выводами 5 и 6 разъема (M15-A) на стороне жгута комбинации приборов.

Технические характеристики:60 Ом

Соответствует ли измеренное сопротивление техническим характеристикам?

	? Замените контрольную лампу АБС или отремонтируйте узел комбинации приборов.
	? Проверьте проводку цепи CAN контрольной лампы АБС.

? Проверьте проводку цепи CAN контрольной лампы АБС.

1.	Отсоедините разъем (M15-A) комбинации приборов и разъем HECU АБС, затем переведите ключ зажигания в положение OFF.

Технические характеристики:менее 1 Ом

Есть ли электропроводность?

	? Отремонтируйте короткое замыкание в проводке между выводами 26, 14 в разъеме жгута HECU АБС и модулем контрольной лампы АБС. Если проводка исправна, замените HECU АБС и повторите проверку.
	? Отремонтируйте короткое замыкание в проводке между выводами 26, 14 в разъеме жгута HECU АБС и модулем контрольной лампы АБС. Если проводка исправна, замените HECU АБС и повторите проверку.
