Обогрев, вентиляция и кондиционирование воздуха - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

УКАЗАТЕЛЬ МЕСТА РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ

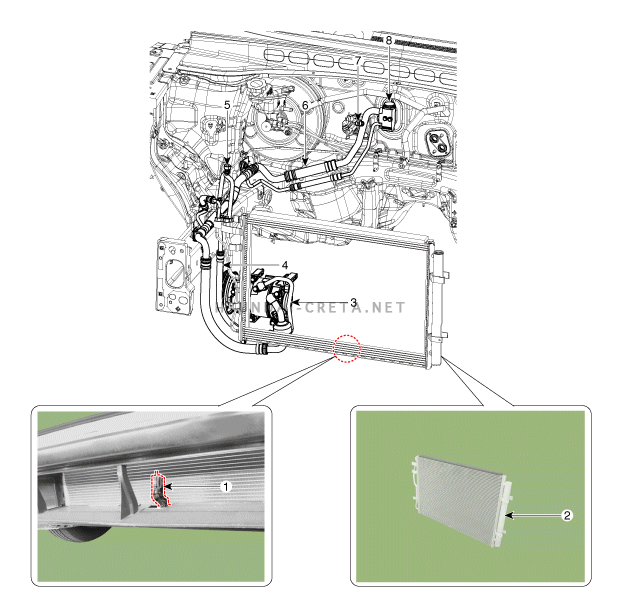

[Моторный отсек]



1. Датчик температуры наружного воздуха
2. Конденсатор
3. Компрессор
4. Шланг нагнетания
5. Сервисное отверстие (Высокое давление)
6. Узел трубок всасывания и трубок жидкого хладагента
7. Сервисное отверстие (низкое давление)
8. Расширительный клапан

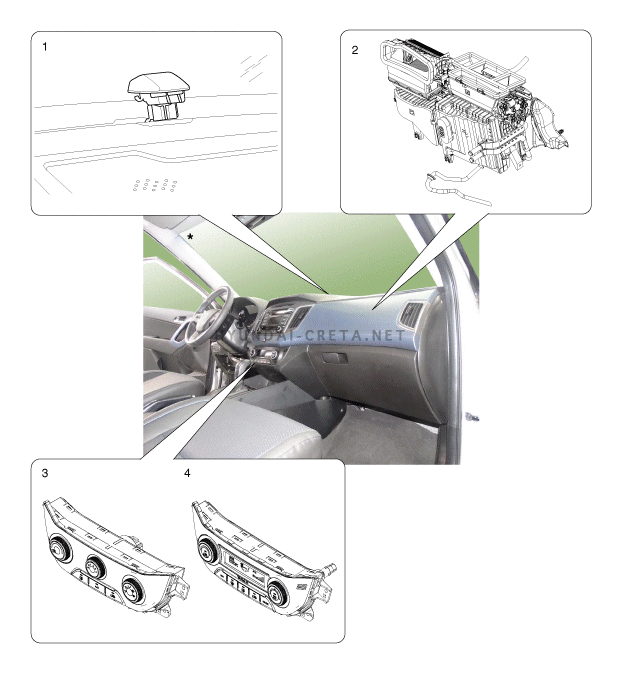

[Внутренняя отделка]



1. Фотодатчик
2. Блок обогревателя и вентилятора
3. Блок управления отопителем и кондиционером (ручное управление)
4. Блок управления отопителем и кондиционером (DATC)
