Блок управления отопителем и кондиционером (DATC) - Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

САМОДИАГНОСТИКА
1.

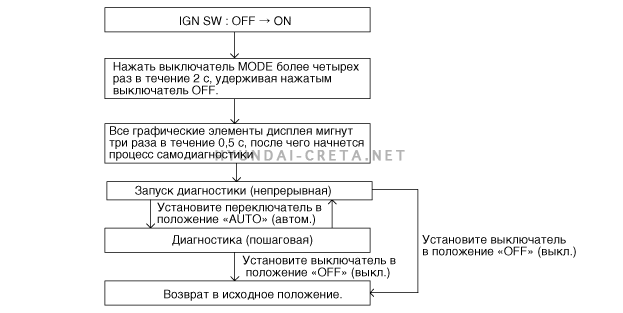

Процесс самодиагностики.

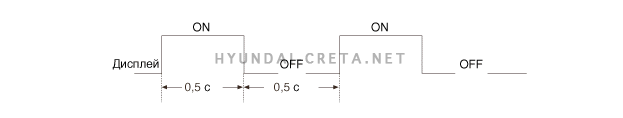

• При использовании самодиагностики на дисплее с отображением температуры (только со стороны водителя) будет мигать код неисправности (самодиагностики) с интервалом 0,5 с, а остальные символы будут отключены.
2.
Отображение кодов неисправностей
(1)

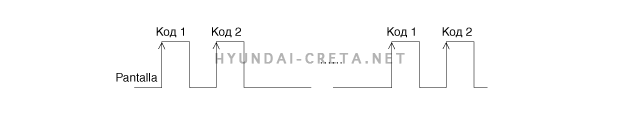

Продолжительная работа: КодDTC

(2)

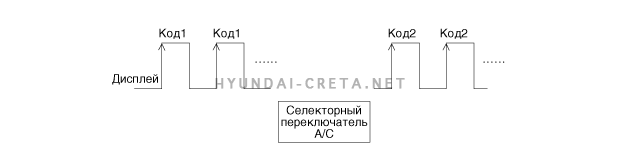

Продолжительная работа: КодDTC

(3)
Пошаговая работа.
А. Отсутствие кодов или один код неисправности – как при продолжительной работе.
B. КодDTC

3.
Если во время проверки отображаются коды неисправности устраните причины, используя таблицу кодов неисправности.

Сообщение на экране Описание неисправности
0 В норме
11 Размыкание датчика температуры в салоне
12 Короткое замыкание датчика температуры в салоне
13 Обрыв в датчике температуры наружного воздуха
14 Короткое замыкание в цепи датчика температуры наружного воздуха
17 Обрыв в цепи датчика испарителя
18 Короткое замыкание в цепи датчика испарителя
19 Обрыв или короткое замыкание в цепи потенциометра заслонки смешивания холодного и горячего воздуха со стороны водителя
20 Ошибка потенциометра заслонки смешивания холодного и горячего воздуха со стороны водителя
21 Обрыв или короткое замыкание в цепи потенциометра заслонки выбора режима
22 Ошибка потенциометра заслонки выбора режима
23 ОБРЫВ цепи датчика автоматического обогревателя стекла
24 КЗ цепи датчика автоматического обогревателя стекла
25 Обрыв или короткое замыкание в цепи потенциометра впускной заслонки
26 Ошибка потенциометра впускной заслонки
43 Обрыв или короткое замыкание в цепи потенциометра заслонки обогревателя стекла
44 Ошибка потенциометра заслонки обогревателя стекла
45 Ошибка сигнала APT CAN
47 Ошибка сигнала RPM CAN
48 Ошибка сигнала CAN скорости автомобиля
49 Ошибка сигнала CAN со значением температуры охлаждающей жидкости двигателя
50 Неисправность ионизатора на комбинации приборов
71 Сбой ECV

4.
Отказоустойчивость

№ Позиция Неисправность Отказоустойчивость
1 Датчик температуры воздуха в салоне Обрыв цепи или короткое замыкание Управление со значением 25 °C (77,0 °F)
2 Датчик температуры окружающей среды Обрыв цепи или короткое замыкание Управление со значением 20 °C (67 °F)
3 Датчик температуры испарителя Обрыв цепи или короткое замыкание Управление со значением -2 °C (28,4 °F)
4 Потенциометр заслонки управления режимом Обрыв цепи или короткое замыкание Зафиксируйте в положении вентиляции при выбранном режиме вентиляции .
Исправьте положение обогрева ветрового стекла, выбирая все режимы, кроме режима вентиляции.
Исправьте положение вентиляции при переводе ключа зажигания ON ? OFF
Исправьте положение обогрева ветрового стекла, выбирая режим подачи воздуха на пол
5 Потенциометра заслонки смешивания холодного и горячего воздуха (DATC) Обрыв цепи или короткое замыкание Если уставка температуры находится на уровне 17 °C (62,6 °F) - 24,5 °C (76,1 °F), то возникла фиксация в положении максимального охлаждения.
Если уставка температуры находится на уровне 25 °C (77 °F) - 32 °C (89,6 °F), то возникла фиксация в положении максимального обогрева.
6 Потенциометр впускной заслонки Обрыв цепи или короткое замыкание Положение подачи наружного воздуха (FRE) фиксируется при выборе режима FRE.
Положение подачи наружного воздуха (REC) фиксируется при выборе режима REC.
7 СКОРОСТЬ ВРАЩЕНИЯ ДВИГАТЕЛЯ FFh или нет приема Управление со значением 0 об/мин
8 СКОРОСТЬ АВТОМОБИЛЯ FFh или нет приема Управление со значением 0 км/ч
9 Температура охлаждающей жидкости двигателя FFh или нет приема Управление со значением - 2 °C (28,4 °F)
10 Датчик положения педали газа (APS) FFh или нет приема Управление со значением 0 %
11 R_TqAcnApvC
(Ограничение макс. крутящего момента компрессора кондиционера)		 FFh или нет приема Кондиционер не работает (управление с использованием значения 0 Нм)
12 R_PAcnC
(Выходное значение датчика APT)		 FFh или нет приема «A/C OFF» (Кондиционер не работает) (управление с использованием значения 0 гПа)
13 Реле_КОНД
(Активация реле компрессора кондиционера воздуха)		 FFh или нет приема КОНДИЦИОНЕР ВЫКЛЮЧЕН
