| КОМПОНЕНТЫ |

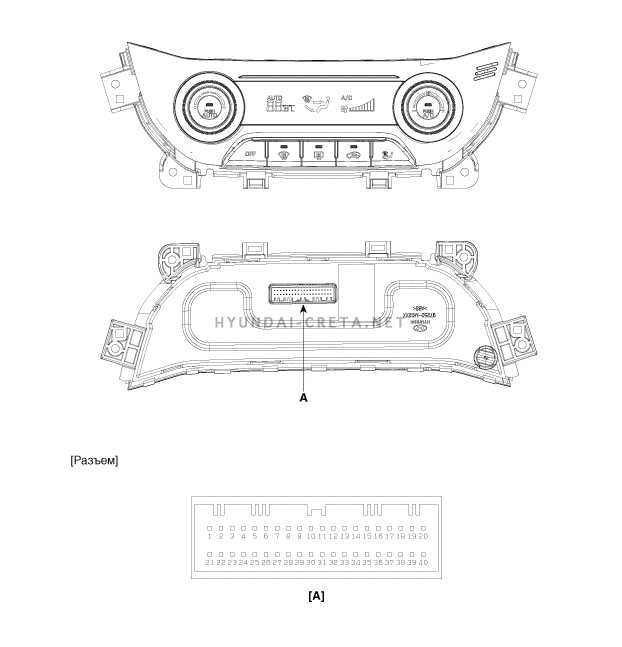

РАЗЪЕМ (A)
| НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ | НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ |
| 1 | Положительная клемма аккумуляторной батареи | 21 | IGN1 |
| 2 | IGN2 | 22 | ПОДСВЕТКА + (багажник) |
| 3 | Выдвижение фиксатора (+) | 23 | Датчик испарителя (+) |
| 4 | Датчик, опорн. напряжение (+5 В) | 24 | ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (+) |
| 5 | Обратная связь исполнительного механизма выбора режима | 25 | - |
| 6 | ПРИВОД УПРАВЛЕНИЯ РЕЖИМОМ ПОДАЧИ ВОЗДУХА (ВЕНТИЛЯЦИЯ) | 26 | Фотодатчик (+) |
| 7 | Привод выбора режима (обогрев стекла) | 27 | Электродвигатель вентилятора (+) |
| 8 | Сигнал обратной связи привода регулирования температуры | 28 | Силовой МОП-транзистор (затвор) |
| 9 | Регулятор температуры (ОХЛАЖДЕНИЕ) | 29 | Полевой МОП-транзистор питания (Обратная связь о сливе) |
| 10 | Регулятор температуры (ОБОГРЕВ) | 30 | HTD (индикатор обогревателя заднего стекла) |
| 11 | Обратная связь исполнительного механизма впускной заслонки | 31 | Выключатель обогревателя заднего стекла |
| 12 | Привод впускной заслонки (свежий воздух) | 32 | - |
| 13 | Привод впускной заслонки (рециркуляционный воздух) | 33 | - |
| 14 | - | 34 | C_CAN HIGH |
| 15 | - | 35 | C_CAN LOW |
| 16 | - | 36 | ECV + |
| 17 | Реле PTC (-) | 37 | ECV – ("масса") |
| 18 | - | 38 | ПОДСВ.– (РЕОСТ.) |
| 19 | - | 39 | Заземление датчика |
| 20 | Заземление | 40 | Заземление |
