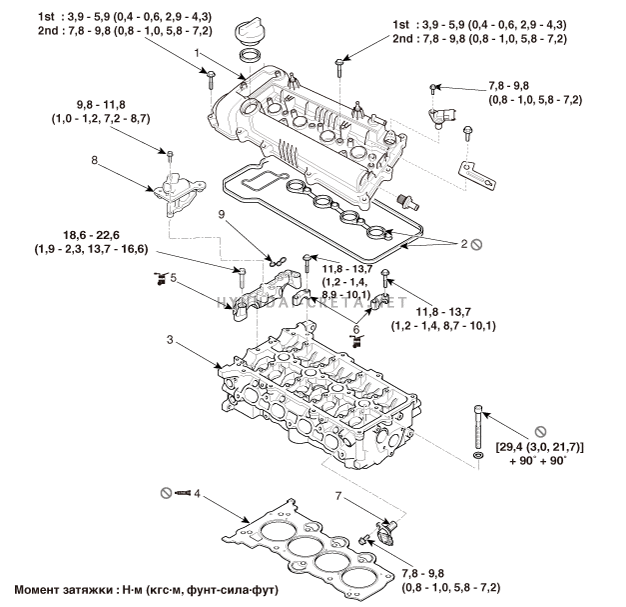

| 1. Крышка головки блока цилиндров 2. Уплотнитель крышки головки блока цилиндров 3. Головка блока цилиндров в сборе 4. Прокладка головки блока цилиндров |
5. Крышка переднего подшипника распределительного вала 6. Крышка подшипника распределительного вала 7. Датчик положения распределительного вала 8. Регулятор давления масла (OCV) 9. Уплотнительное кольцо |

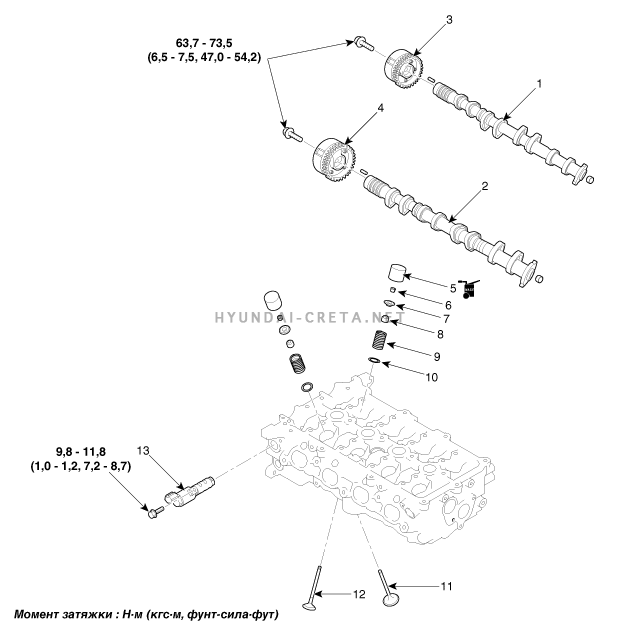

| 1. Распределительный вал выпускных клапанов 2. Распределительный вал впускных клапанов 3. Звездочка распределительного вала выпускных клапанов 4. Модуль CVVT в сборе 5. Механический регулятор зазора (MLA) 6. Фиксатор тарелки 7. Тарелка |
8. Уплотнение стержня клапана 9. Пружина клапана 10. Гнездо пружины клапана 11. Впускной клапан 12. Выпускной клапан 13. Регулятор масла (OCV) |
