| КОМПОНЕНТЫ |

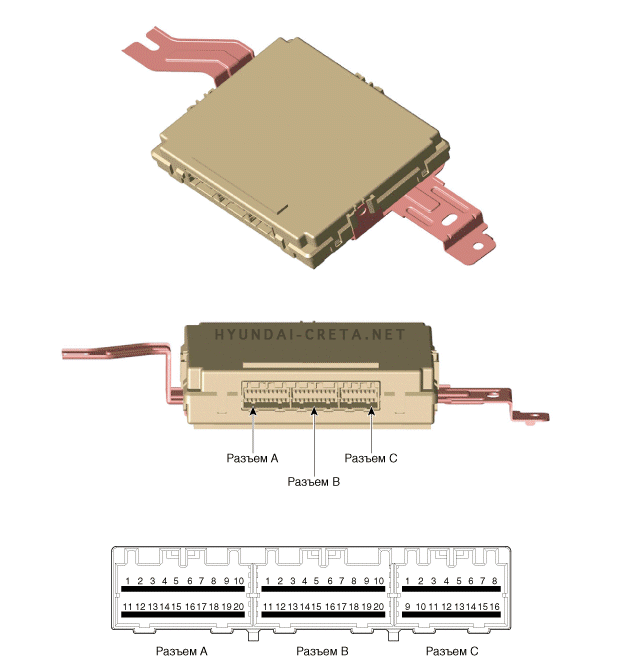

Информация о контактах разъема
| № | Разъем (A) | Разъем В | Разъем С |
| 1 | Положительная клемма аккумуляторной батареи | Антенна на наружной ручке двери водителя («Масса») | ESCL («масса») |
| 2 | Положительная клемма аккумуляторной батареи | Антенна на наружной ручке двери водителя (Питание) | Переключатель разблокирования ESCL |
| 3 | Зажигание 1 | - | Включение ESCL |
| 4 | Реле зажигания 2 | CAN кузова (выс.) | - |
| 5 | Реле зажигания 1 | CAN кузова (низк.) | Подсветка SSB (Синий) |
| 6 | Вспомогательная антенна на боковой ручке («Масса») | Датчик частоты вращения колеса | Подсветка SSB (Желтый) |
| 7 | Антенны 2 салона («Масса») | AT : Переключатель блокировки (P)_Вход MT : Датчик положения педали сцепления_Вход |
подсветки кнопки пуска/останова (-) |
| 8 | Антенна крышки багажника («Масса») | - | подсветки кнопки пуска/останова (-) |
| 9 | Антенны 1 салона («Масса») | Шина CAN щасси (низкий уровень сигнала) | Антенны иммобилайзера («Масса») |
| 10 | Антенна бампера («Масса») | Шина CAN щасси (высокий уровень сигнала) | Антенны иммобилайзера (Питание) |
| 11 | ACC | "Масса" 1 | - |
| 12 | Зажигание 2 | "Масса" 2 | Обратная связь от стартера |
| 13 | Реле питания вспомогательного оборудования (ACC) | Вспомогательный переключатель на боковой ручке | Предохранитель стоп-сигнала |
| 14 | Реле стартера | Переключатель на наружной ручке двери водителя | ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ |
| 15 | ESCL (+) | - | Подсветка иммобилайзера |
| 16 | Вспомогательная антенна на боковой ручке (Питание) | Связь EMS | Внешний зуммер |
| 17 | Антенны 2 салона (Питание) | Связь с ESCL | |
| 18 | Антенна крышки багажника (Питание) | Входной сигнал частоты вращения коленчатого вала | |
| 19 | Антенны 1 салона (Питание) | 2 выключатель SSB | |
| 20 | Антенна бампера (Питание) | 1 выключатель SSB |
