| Проецируемый размер |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |

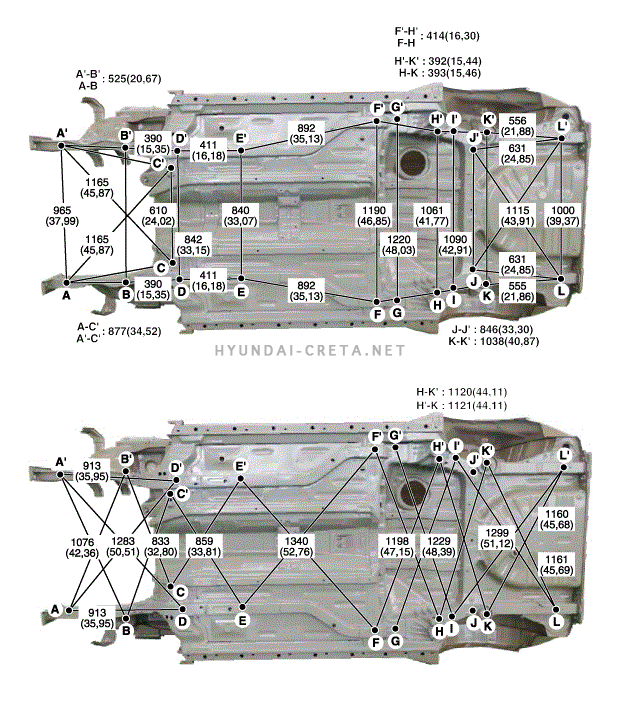

| Фактически измеряемые размеры |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |
|
|
|
|
| Технологическое отверстие (Ø25) переднего лонжерона | Технологическое отверстие (Ø25) переднего лонжерона | Болт крепления переднего подрамника |
|
|
|
|
| Монтажное отверстие (Ø22) подрамника | Монтажное отверстие (Ø22) подрамника | Монтажное отверстие (Ø11) подмоторной рамы |
|
|
|
|
| Технологическое отверстие (Ø12) лонжерона пола | Технологическое отверстие (Ø8) лонжерона центральной части пола | Технологическое отверстие лонжерона задней части пола (Ø25) |
|
|
|
|
| Монтажное отверстие (Ø11) линии тормоза | Технологическое отверстие (Ø16) лонжерона задней части пола | Монтажное отверстие (Ø7) шланга кронштейна |
|
|
|
|
| Монтажное отверстие (Ø7) шланга кронштейна | Монтажное отверстие (Ø30) пружины задней подвески | Технологическое отверстие лонжерона задней части пола (Ø25) |
