| Блок-схема передачи мощности |
| P,N | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? |
? Направление вращения
?Активация тормоза низшей передачи и передачи заднего хода (LR/B) ? Блокировка ступицы повышающей передачи (O/D) ? Блокировка муфты среднего и заднего парковочного тормоза
?Вращение первичного вала ? Вращение задней солнечной шестерни ? Вращение задней внутренней шестерни (задний ход) ? Вращение задней внешней шестерни ? Вращение заднего эпициклического ЗК ? Вращение переднего эпициклического ЗК ? Вращение передней солнечной шестерни (задний ход) ? Вращение ступицы понижающей передачи (U/D) (задний ход)
?Вращение первичного вала ? Вращение фиксатора муфты повышающей передачи (OD/C)
?Вращение первичного вала ? Вращение муфты 3/5/R передач

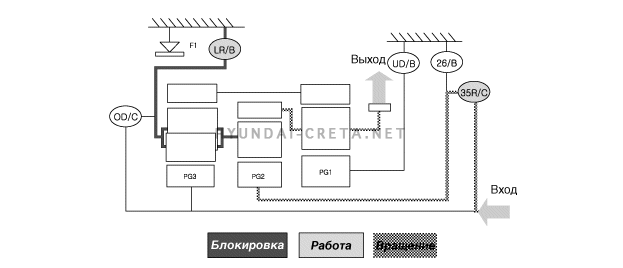

| R | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Среднее водило заторможено, средняя солнечная шестерня вращается.
? Вращение солнечной шестерни среднего планетарного ряда (средней солнечной шестерни) с заторможенным водилом замедляется и приводит к вращению в обратном направлении эпициклического ЗК (водила переднего планетарного ряда), в результате чего мощность начинает передаваться к водилу переднего ряда.
? Заднее и переднее эпициклическое ЗК заднего планетарного ряда вращаются на пониженных оборотах, в результате чего переднее эпициклическое ЗК переднего планетарного ряда вращается в обратном направлении без нагрузки.

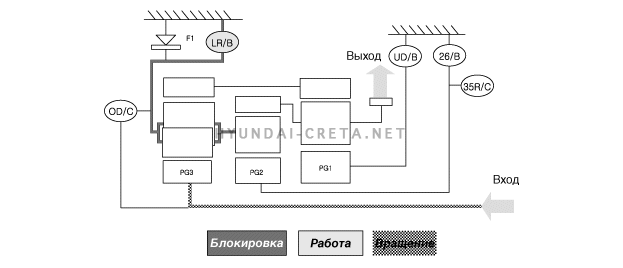

| D1 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | (°) | ? |
? Схема передачи мощности
? Передняя солнечная шестерня, а также среднее и заднее водила заторможены, задняя солнечная шестерня постоянно вращается
? При вращении задней солнечной шестерни мощность понижается в заднем планетарном ряду и передается к заднему и переднему эпициклическим ЗК. Затем мощность снова понижается в переднем планетарном ряду, солнечная шестерня которого фиксирована, и передается на переднее водило.
? Здесь вращается среднее эпициклическое ЗК, образующее единый узел с передним водилом. В результате средняя солнечная шестерня вращается в обратном направлении без нагрузки.

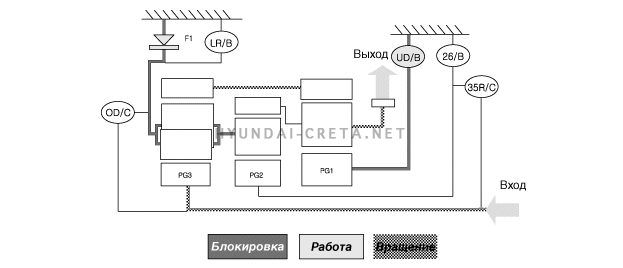

| D2 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Передняя и средняя солнечные шестерни заторможены, задняя солнечная шестерня постоянно вращается
? Вращение задней солнечной шестерни передает мощность на заднее и переднее эпициклические ЗК, а обратное воздействие от переднего водила и среднего эпициклического ЗК, с которым соединена солнечная шестерня, передается на среднее и заднее водила, в результате чего мощность уравновешивается и передается на переднее водило.

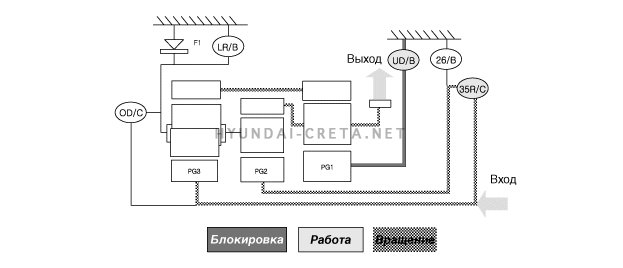

| D3 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Передняя солнечная шестерня заторможена, средняя и задняя солнечные шестерни вращаются
? Вращение средней и задней солнечных шестерен передает мощность на заднее и переднее эпициклические ЗК, а обратное воздействие от переднего водила и среднего эпициклического ЗК, с которым соединена солнечная шестерня, передается на среднее и заднее водила, в результате чего мощность уравновешивается и передается на переднее водило.

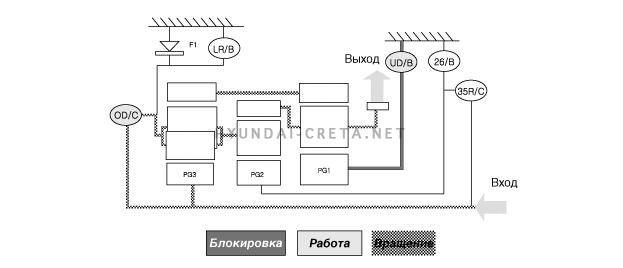

| D4 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Передняя солнечная шестерня заторможена, заднее водило и задняя солнечная шестерня вращаются
? При активации муфты повышающей передачи (OD/C) водило и солнечные шестерни заднего планетарного ряда синхронизируются. Вращение с передаточным числом 1:1 передается через заднее и переднее эпициклические ЗК на переднее водило переднего планетарного ряда, с которым соединена солнечная шестерня.
? В этом случае средняя солнечная шестерня среднего планетарного ряда, в результате пониженного эпициклического ЗК и водила, имеющих передаточное отношение 1:1, вращается быстрее в нормальном направлении без нагрузки.

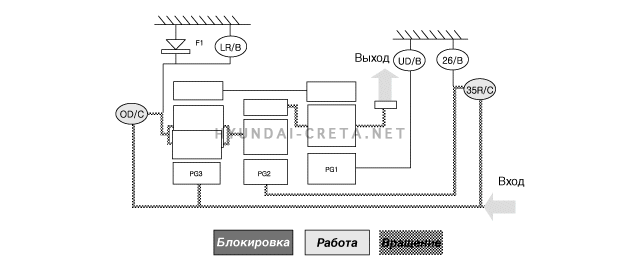

| D5 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Среднее и заднее водила, средняя и задняя солнечные шестерни вращаются
? Среднее водило среднего планетарного ряда и солнечная шестерня вращаются одновременно, в результате чего вращение с передаточным числом 1:1 передается на среднее эпициклическое ЗК (переднее водило).
? В этом случае, задний планетарный ряд вращается с передаточным числом 1:1, как при включенной 4-й передаче. Однако передний планетарный ряд остается свободным, и переднее солнечное колесо вращается в нормальном направлении без нагрузки с передаточным числом 1:1.

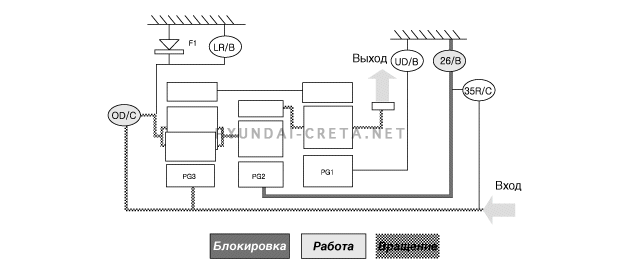

| D6 | UD B | LR/B | 26 С | Муфта 3/5/R передач | OD/C | OWC |
| ? | ? |
? Схема передачи мощности
? Среднее водило вращается, средняя солнечная шестерня заторможена
? Когда солнечная шестерня среднего планетарного ряда заторможена, а водило отбора мощности вращается, обороты среднего эпициклического ЗК увеличиваются, и мощность передается на переднее водило.
? В этом случае, задний планетарный ряд вращается с передаточным числом 1:1, как при включенной 4-й или 5-й передаче. Однако передний планетарный ряд остается свободным, и переднее солнечное колесо вращается быстрее в нормальном направлении без нагрузки.
