Электромагнитный клапан управления тормозом 2/6 передач (26/B_VFS) - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

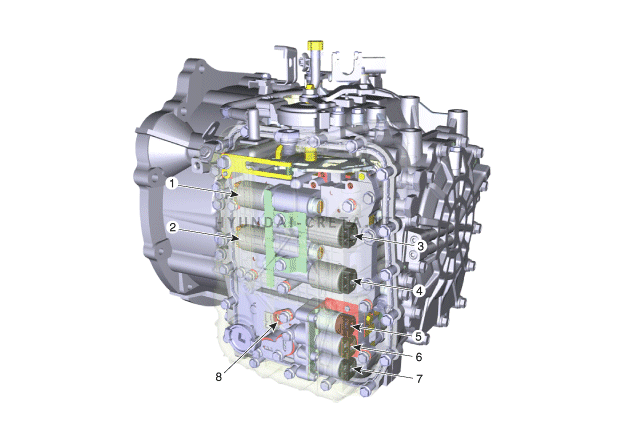

МЕСТОПОЛОЖЕНИЕ КОМПОНЕНТОВ



1. Электромагнитный клапан управления тормозом 2/6 передач (26/B)
2. Электромагнитный клапан управления муфтой 3/5/R передач (35R/C)
3. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)
4. Электромагнитный клапан управления муфтой повышающей передачи (OD/C)
5. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ)
6. Электромагнитный клапан управления гидротрансформатором (T/CON)
7. Электромагнитный клапан управления магистральным давлением
8. Датчик температуры масла
