Автоматическая коробка передач - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

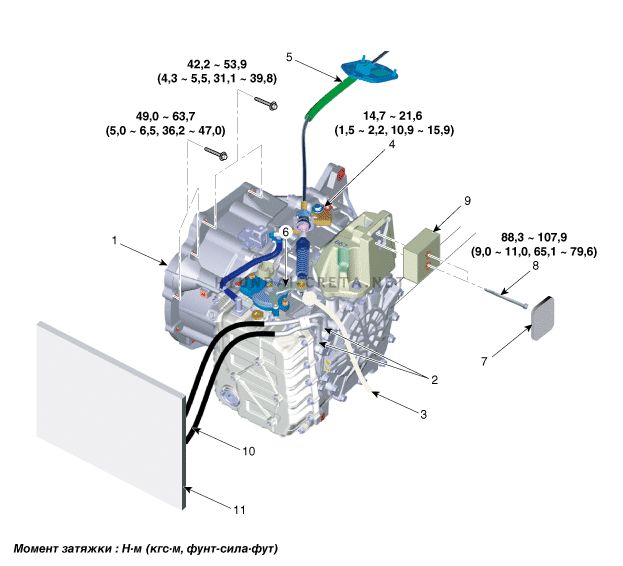

Расположение компонентов (1)



1. Автоматическая коробка передач в сборе
2. Труба охладителя жидкости АКП
3. Линия земли
4. Кронштейн крепления троса переключения передач
5. Трос переключения передач
6. Выключатель блокировки и рычаг ручного управления
7. Крышка монтажного кронштейна
8. Болт крепления опорного кронштейна
9. Монтажный кронштейна АКПП
10. Шланг охладителя жидкости АКП
11. Охладитель и радиатор ATF

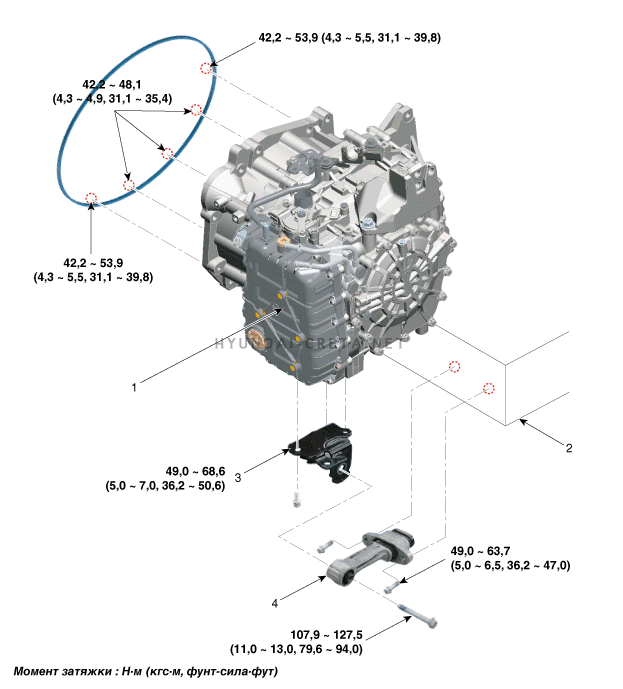

Расположение компонентов (2)



1. Автоматическая коробка передач в сборе
2. Узел подрамника
3. Опорный кронштейн роликового упора
4. Кронштейн роликового упора
