Блок клапанов управления - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

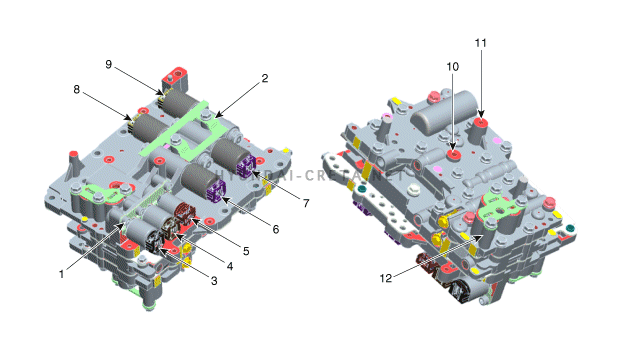

МЕСТОПОЛОЖЕНИЕ КОМПОНЕНТОВ



1. Опорный кронштейн электромагнитного клапана
2. Опорный кронштейн электромагнитного клапана (прямой электромагнит)
3. Электромагнитный клапан управления линейным давлением
4. Электромагнитный клапан управления гидротрансформатором (T/CON)
5. Двухпозиционный электромагнитный клапан
6. Электромагнитный клапан управления муфтой повышающей передачи (OD/C)
7. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)
8. Электромагнитный клапан управления муфтой 3/5/R передач (35R/C)
9. Электромагнитный клапан управления тормозом 2/6-й передач (26B)
10. Порт LR/B
11. Порт UD/B
12. Аккумулятор
