Насос для перекачки масла приводится в действие от двигателя. Трансмиссионная жидкость проходит через масляный фильтр и распределяется по масляным каналам. |
| • |
Масло выходит из насоса под высоким давлением, создаваемым масляным насосом, и проходит через регулятор линейного давления перед поступлением к клапанам управления муфтами и тормозами, а также к самим муфтам и тормозам. |
| • |
Гидравлическое давление управляется блоком БУТ посредством электромагнитных клапанов, а также управляет переключением муфт и тормозов. |

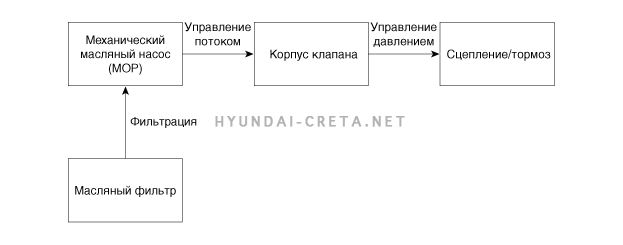

Структура гидравлической системы
