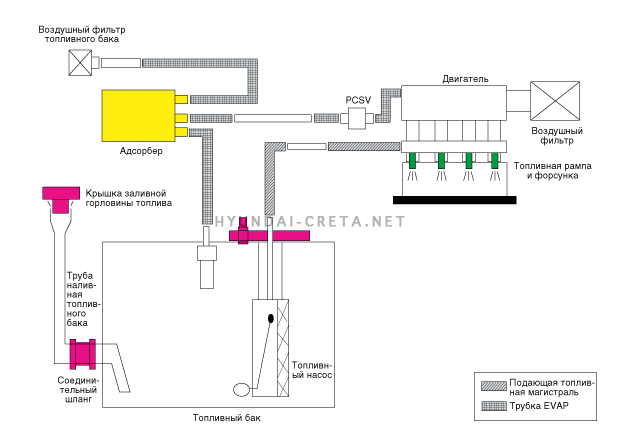

| Принципиальная схема |
Канистра
Канистра заполнена углем, который поглощает пары в топливном баке. Скопившиеся в канистре пары топлива поступают в впускной коллектор по сигналу ЭБУД/PCM, когда достигаются определенные условия.
Электромагнитный клапан управления продувкой накопителя топливных паров (PCSV)
Электромагнитный клапан управления продувкой (PCSV) расположен в канале между канистрой и впускным коллектором. Электромагнитный клапан управляется с помощью сигнала ЭБУД/PCM.
ЭБУД/PCM открывает PCSV, чтобы переместить скопившиеся пары в впускной коллектор. В остальное время канал остается закрытым.
Крышка заливной горловины топливного бака
Натяжное устройство храпового механизма на крышке топливного бака снижает вероятность неправильной установки. Когда уплотнитель крышки топливного бака соприкасается с фланцем наливной горловины, возникает щелчок храпового механизма, обозначающий, что уплотнение достигнуто.
