Пылезащитный чехол ШРУСа BJ - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

КОМПОНЕНТЫ

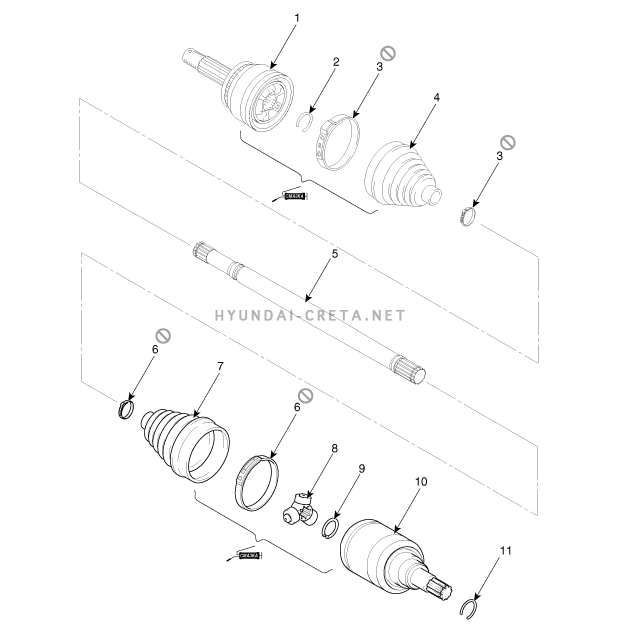

[LH / 4WD RH]



1. Узел ШРУСа типа Birfield (BJ)
2. Стопорное кольцо шарнира BJ
3. Стяжная лента для пыльника ШРУСа BJ
4. Пыльник шарнира BJ		 5. Вал
6. Стяжная лента шарнира TJ
7. Пылезащитный чехол ШРУСа TJ
8. Узел трехшиповой ступицы		 9. Стопорное кольцо
10. Корпус шарнира TJ
11. Стопорное кольцо корпуса

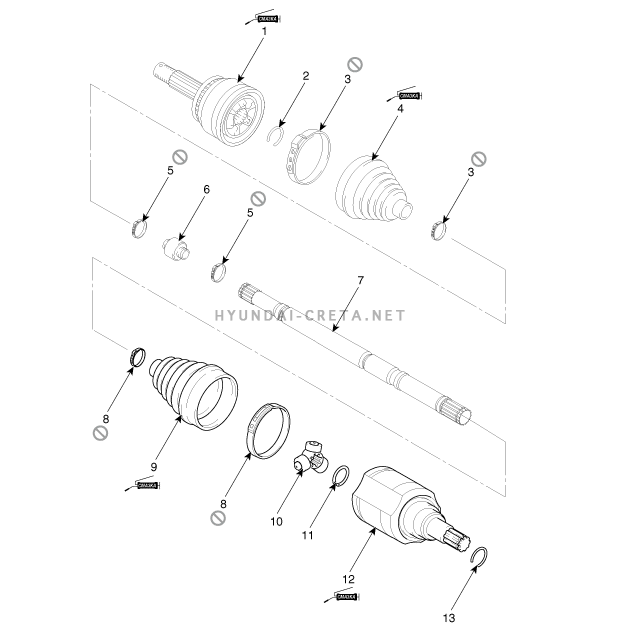

[2WD RH]



1. Узел ШРУСа типа Birfield (BJ)
2. Стопорное кольцо шарнира BJ
3. Стяжная лента для пыльника ШРУСа BJ
4. Пыльник шарнира BJ
5. Стяжная лента динамического демпфера		 6. Динамический демпфер
7. Вал
8. Стяжная лента шарнира TJ
9. Пыльник шарнира TJ		 10. Узел трехшиповой ступицы
11. Стопорное кольцо
12. Корпус шарнира TJ
13. Стопорное кольцо корпуса
