Блок вентилятора - Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ЗАМЕНА

Для предотвращения повреждений при использовании в качестве рычага отвертки с прямым шлицем или монтировки следует обернуть их рабочую область защитной лентой. Также следует наклеить защитную ленту на смежные части.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Удалите хладагент при помощи специальной станции для удаления/утилизации/заправки хладагента.

3.	На холодном двигателе слейте охлаждающую жидкость из радиатора. (См. раздел «Охлаждающая жидкость» в группе «Механическая система двигателя»)

4.	Снимите верхнюю крышку капота. (См. раздел «Верхняя крышка капота» в группе «Кузов».)

Выверните болты и демонтируйте расширительный клапан (A) с сердечника испарителя.

Момент затяжки:

7,8 - 11,7 Нм (0,8 - 1,2 кгс·м, 5,8 - 8,6 фунт-сила-фут)

•	Немедленно заглушите или закройте крышками магистрали после их отсоединения во избежание попадания в них влаги и грязи.

•	При установке установите новое уплотнительное кольцо.

Отсоедините впускной (A) и выпускной (B) шланги от блока отопителя.

•	После отключения шлангов вытечет охлаждающая жидкость, соберите ее в чистую емкость. Не допускайте попадания охлаждающей жидкости на электрические детали и лакокрасочное покрытие. Если охлаждающая жидкость все же пролилась, немедленно смойте ее.

7.	Выверните болты крепления поперечины капота.

8.	Снимите обе стороны переднего сиденья в сборе. (См. раздел «Узел переднего сиденья» в группе «Переднее сиденье»)

9.	Снимите главный узел передней панели. (См. раздел «Главный узел передней панели» в группе «Передняя панель»)

10.	Отсоедините разъемы рулевой колонки. (см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).

11.	Выверните винты крепления и опустите рулевую колонку. (см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).

12.	Снимите узел рычага переключения. (См. раздел «Рычаг переключения передач» в группе «Система АКП»).

13.	Отсоедините разъем (A) блока управления подушками безопасности (SRSCM).

14.	Отсоедините разъемы распределительной коробки (A).

15.	Отсоедините разъемы (А) многофункционального блока. (сторона водителя) [Сторона пассажира]

16.	Отсоедините разъемы (A) и фиксаторы на передней стойке. (сторона водителя) [Сторона пассажира]

17.	Демонтировать радиатор в сборе, чтобы обеспечить пространство для снятия направляющей для воздуха.

18.	Выверните гайки и снимите задний воздуховод (А).

19.	Снимите сливной шланг (А).

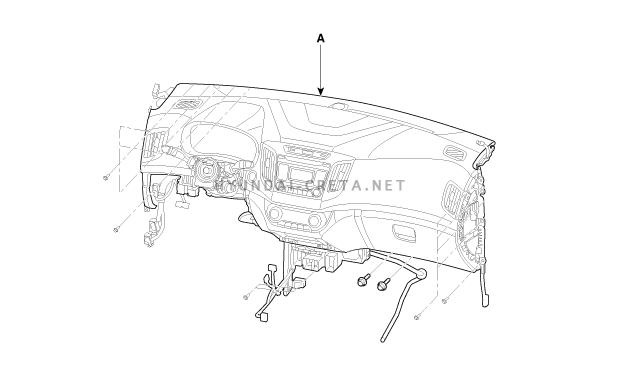

20.	Выверните болты и снимите панель приборов вместе с узлом поперечины капота (A).

21.

Отсоедините разъемы блока обогревателя и вентилятора.

(сторона водителя)

(1)	Отсоедините разъем привода выбора режима (А), соединитель (В), затем снимите фиксаторы крепления проводки.

(2)	Отсоедините разъем датчика температуры испарителя (А), затем снимите фиксаторы проводки.

[Сторона пассажира]

(3)	Отсоедините разъем полевого транзистора (А) разъем привода управления температурой (В) и снимите фиксаторы крепления проводки.

(4)	Отсоедините разъем привода впускной заслонки (А), автоматического обогревателя стекла (В) и снимите крепежные фиксаторы проводки.

22.	Выверните болт (А) крепления узла обогревателя и вентилятора.

23.	Отверните крепежные гайки, затем снимите блок (А) обогревателя и вентилятора с поперечины капота.
