Блок отопителя - Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ЗАМЕНА

Для предотвращения повреждений при использовании в качестве рычага отвертки с прямым шлицем или монтировки следует обернуть их рабочую область защитной лентой. Также следует наклеить защитную ленту на смежные части.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Слейте хладагент с использованием зарядной станции.

3.	На холодном двигателе слейте охлаждающую жидкость из радиатора. (См. раздел «Охлаждающая жидкость» в группе «Механическая система двигателя»)

4.	Снимите верхнюю крышку капота. (См. раздел «Верхняя крышка капота» в группе «Кузов».)

Выверните болты и демонтируйте расширительный клапан (A) с сердечника испарителя.

Момент затяжки:

7,8 - 11,7 Нм (0,8 - 1,2 кгс·м, 5,8 - 8,6 фунт-сила-фут)

•	Немедленно заглушите или закройте крышками магистрали после их отсоединения во избежание попадания в них влаги и грязи.

•	При установке установите новое уплотнительное кольцо.

Отсоедините впускной (A) и выпускной (B) шланги от блока отопителя.

•	После отключения шлангов вытечет охлаждающая жидкость, соберите ее в чистую емкость. Не допускайте попадания охлаждающей жидкости на электрические детали и лакокрасочное покрытие. Если охлаждающая жидкость все же пролилась, немедленно смойте ее.

7.	Выверните болты крепления поперечины капота.

8.	Снимите обе стороны переднего сиденья в сборе. (См. раздел «Узел переднего сиденья» в группе «Переднее сиденье»)

9.	Снимите главный узел передней панели. (См. раздел «Главный узел передней панели» в группе «Передняя панель»)

10.	Отсоедините разъемы рулевой колонки. (см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).

11.	Выверните винты крепления и опустите рулевую колонку. (см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).

12.	Снимите узел рычага переключения. (См. раздел «Рычаг переключения передач» в группе «Система АКП»).

13.	Отсоедините разъем (A) блока управления подушками безопасности (SRSCM).

14.	Отсоедините разъемы распределительной коробки (A).

15.	Отсоедините разъемы (А) многофункционального блока. (сторона водителя) [Сторона пассажира]

16.	Отсоедините разъемы (A) и фиксаторы на передней стойке. (сторона водителя) [Сторона пассажира]

17.	Демонтировать радиатор в сборе, чтобы обеспечить пространство для снятия направляющей для воздуха.

18.	Выверните гайки и снимите задний воздуховод (А).

19.	Снимите сливной шланг (А).

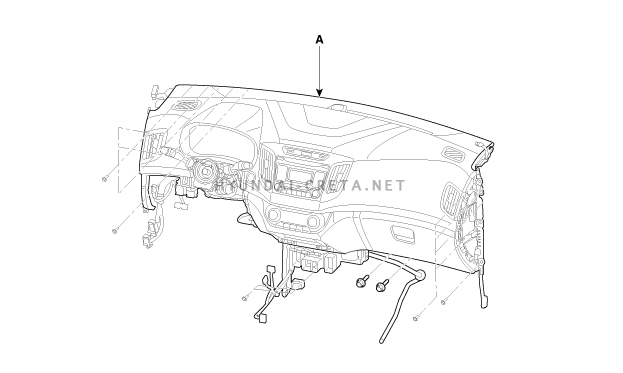

20.	Выверните болты и снимите панель приборов вместе с узлом поперечины капота (A).

21.

Отсоедините разъемы блока обогревателя и вентилятора.

(сторона водителя)

(1)	Отсоедините разъем привода выбора режима (А), соединитель (В), затем снимите фиксаторы крепления проводки.

(2)	Отсоедините разъем датчика температуры испарителя (А), затем снимите фиксаторы проводки.

[Сторона пассажира]

(3)	Отсоедините разъем полевого транзистора (А) разъем привода управления температурой (В) и снимите фиксаторы крепления проводки.

(4)	Отсоедините разъем привода впускной заслонки (А), автоматического обогревателя стекла (В) и снимите крепежные фиксаторы проводки.

22.	Выверните болт (А) крепления узла обогревателя и вентилятора.

23.	Отверните крепежные гайки, затем снимите блок (А) обогревателя и вентилятора с поперечины капота.
