| КОМПОНЕНТЫ |

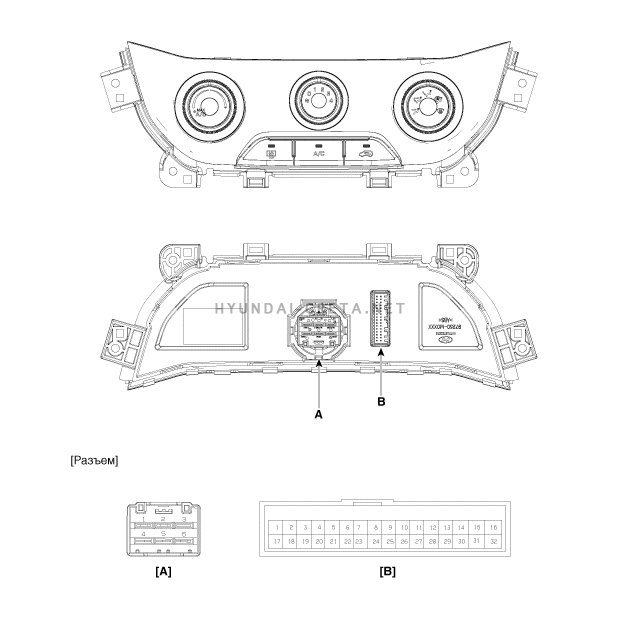

РАЗЪЕМ (A)
| НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ | НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ |
| 1 | Низкий | 4 | СРЕДНЯЯ НИЗКАЯ |
| 2 | Общий | 5 | СРЕДНЯЯ ВЫСОКАЯ |
| 3 | Заземление | 6 | Высокий |
РАЗЪЕМ (В)
| НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ | НОМЕР ШТЫРЬКА | НАЗНАЧЕНИЕ |
| 1 | Положительная клемма аккумуляторной батареи | 21 | - |
| 2 | IGN2 | 22 | C_CAN HIGH |
| 3 | - | 23 | C_CAN LOW |
| 4 | Сигнал включения вентилятора на макс. мощность | 24 | - |
| 5 | Датчик, опорн. напряжение (+5 В) | 25 | Датчик испарителя (+) |
| 6 | ПРИВОД УПРАВЛЕНИЯ РЕЖИМОМ ПОДАЧИ ВОЗДУХА (ВЕНТИЛЯЦИЯ) | 26 | ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (+) |
| 7 | Привод выбора режима (обогрев стекла) | 27 | Выключатель обогревателя заднего стекла |
| 8 | Регулятор температуры (ОХЛАЖДЕНИЕ) | 28 | Сигнал включения вентилятора на общий вход |
| 9 | Регулятор температуры (ОБОГРЕВ) | 29 | ECV + |
| 10 | Привод впускной заслонки (свежий воздух) | 30 | ECV – ("масса") |
| 11 | Привод впускной заслонки (рециркуляционный воздух) | 31 | Заземление датчика |
| 12 | Обратная связь исполнительного механизма выбора режима | 32 | Заземление |
| 13 | Сигнал обратной связи привода регулирования температуры | ||
| 14 | Обратная связь исполнительного механизма впускной заслонки | ||
| 15 | ПОДСВ.– (РЕОСТ.) | ||
| 16 | Заземление | ||
| 17 | IGN1 | ||
| 18 | ПОДСВЕТКА + (багажник) | ||
| 19 | Выдвижение фиксатора (+) | ||
| 20 | HTD (индикатор обогревателя заднего стекла) |
