Синхронизирующая система - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

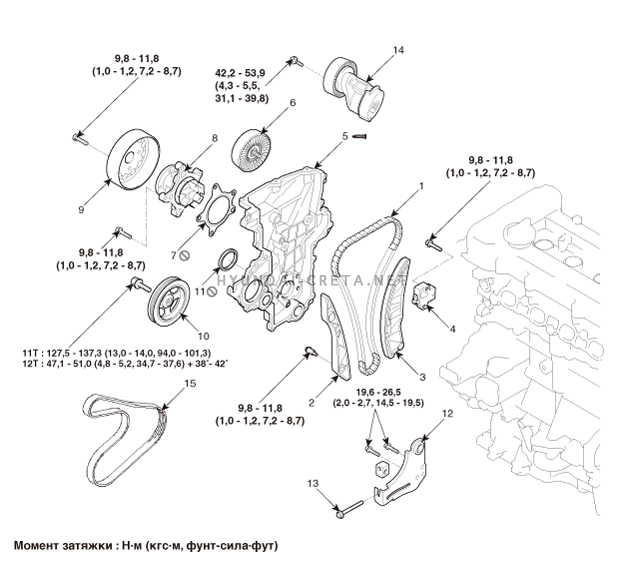

КОМПОНЕНТЫ



1. Цепь привода ГРМ
2. Направляющая цепи привода ГРМ
3. Рычаг натяжителя цепи привода ГРМ
4. Автоматический натяжитель цепи привода ГРМ
5. Крышка цепи привода ГРМ
6. Промежуточный ролик приводного ремня
7. Прокладка насоса охлаждающей жидкости
8. Водяной насос
9. Шкив насоса охлаждающей жидкости
10. Шкив коленчатого вала
11. Передний сальник
12. Кронштейн генератора (натяжитель ремня) (без HPS)
13. Болт регулировки натяжения (без HPS)
14. Автоматический натяжитель приводного ремня (без HPS)
15. Приводной ремень
