РЕГУЛИРОВКА ПОЛОЖЕНИЯ СТЕКЛА
| • |
Проверьте направляющие стекла на наличие повреждений или признаков старения, при необходимости замените. |
|
| 1. |
Снимите обивку задней двери
(См. раздел "Обшивка задней двери" в группе "Задняя дверь")
|
| 2. |
Выверните крепежные винты и снимите кронштейн крепления уплотнителя задней двери. |
| 3. |
Снимите уплотнитель обшивки задней двери.
| • |
Если на каком-либо уплотнителе обшивки двери имеются повреждения, замените его. |
|
|
| 4. |
Аккуратно переместите стекло (A) задней двери, пока не станут видны болты его крепления, затем выверните их.
|
| 5. |
Убедитесь в том, что стекло перемещается плавно. |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПЕТЛИ ЗАМКА ДВЕРИ
| • |
Убедиться, что дверь запирается должным образом без дополнительного усилия. При необходимости следует отрегулировать положение фиксатора замка (A): Гайки фиксатора замка затянуты. Положение фиксатора замка регулируется в направлениях вверх-вниз и внутрь-наружу. |
|
| 1. |
Немного ослабьте винты (B), чтобы можно было перемещать упор.
Момент затяжки
(B): 16,7 - 21,6 Н·м (1,7 - 2,2 кгс·м, 12,3 - 15,9 фунт-сила·фут)
|
|
| 2. |
Выставьте упор несильными ударами пластмассовым молотком. Возможно только небольшое перемещение упора. |
| 3. |
Потяните наружную ручку в направлении наружу и приложите дверь к кузову так, чтобы убедиться в том, что петля замка позволяет двери прилегать к кузову заподлицо. Если дверь запирается нормально, затяните винты и проверьте еще раз. |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДВЕРИ
| • |
После установки двери проверьте, находится ли она заподлицо с панелями кузова, убедитесь в одинаковом размере зазоров между передним, задним и нижним краем двери и кузовом. Убедитесь в параллельности краев двери и кузова. Прежде чем приступить к регулировке, вверните обратно болты крепления. |
|
| 1. |
Проверьте параллельность кромок двери и кузова.
|
| 2. |
Установите автомобиль на прочной и ровной горизонтальной поверхности во время регулировки положения дверей. |
| 3. |

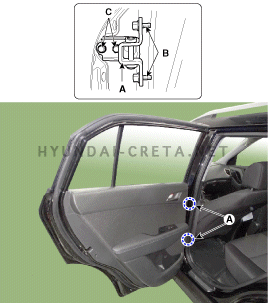

Отрегулируйте петли (A):
| • |
Немного ослабьте болты крепления двери и перемещайте дверь ВНУТРЬ-НАРУЖУ, пока она не окажется заподлицо с кузовом. |
| • |
Слегка ослабьте болты петель и перемещайте дверь ВПЕРЕД-НАЗАД и ВВЕРХ-ВНИЗ, пока зазоры с разных ее сторон не станут одинаковыми. |
| • |
Во избежание повреждения двери во время ее регулировки положите на домкрат техническую салфетку. |
Момент затяжки
(B): 21,6 - 26,5 Нм (2,2 - 2,7 кгсм, 15,9 - 19,5 фунт-сила-фут)
(C): 33,3 - 41,2 Н·м (3,4 - 4,2 кгс·м, 24,6 - 30,4 фунт-сила·фут)
|
|
| 4. |
Смажьте оси петель в местах, указанных стрелками. |
| 5. |
Убедитесь в водонепроницаемости двери. |
