Стеклоочистители заднего стекла - Переключатель управления омывателем заднего стекла-Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Проверка многофункционального переключателя
1.
Проверьте электропроводность между контактами для каждого положения переключателя в соответствии с таблицей.



Переключатель Положение переключателя Зажим переключателя Сопротивление (Ом, ±3,5%)
Переключатель очистителя ветрового стекла ПРЕРЫВИСТЫЙ РЕЖИМ 1,9 330
ВЫКЛ ?
ВНУТР. 800
Низкий 1800
Высокий 5700
Переключатель заднего стеклоочистителя ВЫКЛ 9-16 ?
Низкий 910
Высокий 2910
Заземление -

Проверка (с помощью сканера GDS)
1.
С помощью диагностической системы (GDS) можно быстро диагностировать неисправные части системы управления электрооборудованием кузова.
Диагностическая система (GDS) предоставляет следующую информацию.
(1) Самодиагностика: Проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: Проверка состояния входных/выходных данных системы.
(3) Проверка активизации: Проверка рабочего состояния системы.
(4) Дополнительная функция : Прочее управление, например, дополнительные функции системы и регулировка нулевой точки
2. Выберите «Car model» (модель автомобиля) и систему для проверки с помощью тестера.
3. Выберите «Body Control Module (BCM)» (блок управления электрооборудованием кузова (BCM)) для проверки многофункционального переключателя.
4.

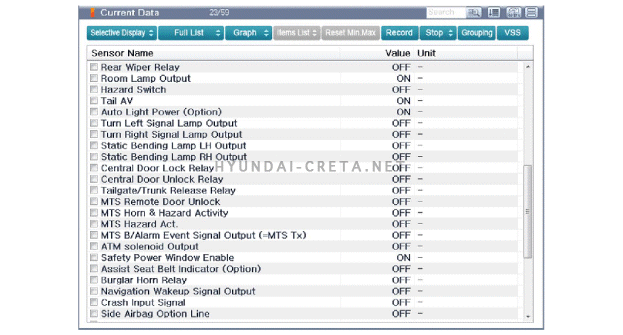

Выберите меню «Current data» (текущие данные) для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующие многофункциональному переключателю.
