Иммобилайзер - Описание и работа - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

Описание
Иммобилайзер блокирует основные функции автомобиля в случае использования несогласованного ключа. Являясь дополнением к уже существующим противоугонным системам, таким как охранная сигнализация, иммобилайзер предназначен для значительного сокращения количества краж автомобилей.
1.

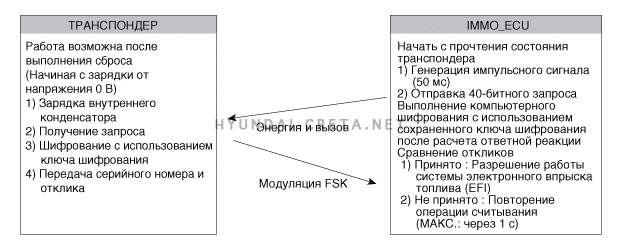

Связь между транспондером (TP) и ЭБУ иммобилайзера


Протокол чтения TP
(1) После включения зажигания (или отмены сброса ЦП) ЭБУ иммобилайзера посылает запрос транспондеру и ожидает подтверждения серийного номера и подписи.
(2) Если ответ транспондера на запрос неправильный, запрос отправляется повторно.
(3)
Если ответ транспондера на запрос правильный, данные шифрования ЭСППЗУ сравниваются с данными полученными от TP.
Если коды совпадают, отправка запроса прекращается.
Если коды не совпадают, отправка запроса продолжается до совпадения кодов.
(4) Если код ЭБУ иммобилайзера не запрограммирован в ЭСППЗУ и получен правильный отклик от транспондера (проверка CRC в порядке), отправка запроса прекращается.
(5) После перевода ключа зажигания в положение IGN1 (отмена сброса ЦП) ЭБУ иммобилайзера считывает код транспондера максимум 5 раз.
(6)
Если получен сигнал подтверждения, когда ключ зажигания находится в положении IGN1 и система EMS заблокирована, выполняется повторная аутентификация TP.

2.

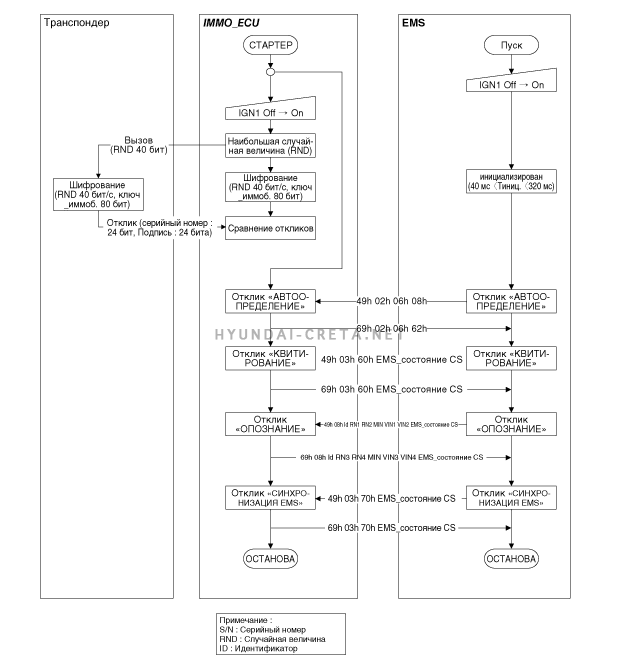

Транспондер / ЭБУ иммобилайзера / аутентификация EMS
