Блок BCM (блок управления электрооборудованием кузова) - Компоненты и их расположение - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

КОМПОНЕНТЫ


Информация о контактах разъема

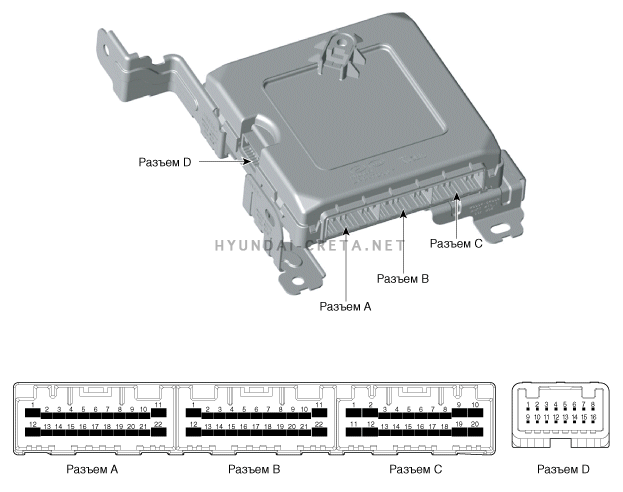

Разъем (A) Разъем В Разъем С Разъем D
1 Положительная клемма аккумуляторной батареи Резервный переключатель переднего стеклоочистителя Левый фонарь статического освещения на поворотах РЕЛЕ БЛОКИРОВКИ ДВЕРЕЙ
2 Зажигание 2 - MTS, передача Реле ВКЛ. стеклоочистителя
3 Питание автоматического включения осветительных приборов Переключатель управления омывателем заднего стекла CAN кузова (выс.) Реле разблокирования крышки багажника
4 Ключ в замке зажигания Переключатель заднего стеклоочистителя CAN кузова (низк.) Реле звукового сигнализатора
5 - - - Индикатор обогрева ручки
6 Выключатель противозапотевателя заднего стекла Переключатель очистителя ветрового стекла - Электрические стеклоподъемники с защитой от защемления, включено
7 Стеклоочиститель в исходном положении Линия связи LIN RPAS Фонарь освещения салона -
8 Реле обогреваемого ветрового стекла Шина CAN щасси (низкий уровень сигнала) Задний правый указатель поворота -
9 Электромагнитный клапан ATM Шина CAN щасси (высокий уровень сигнала) Задний левый указатель поворота Омыватель обогреваемого ветрового стекла
10 - Переключатель обогрева ручки Передний левый указатель поворота Реле противозапотевателя заднего стекла
11 Заземление Статичная лампа освещения на поворотах Обогреваемая рукоятка_выход Реле запрета запуска двигателя
12 Зажигание 1 Сигнал столкновения Зажигание 2 Реле низкой и высокой скорости работы стеклоочистителя
13 ACC - - Зуммер системы помощи при парковке задним ходом
14 Датчик автом. освещения Датчик с NTC обогреваемой ручки Габаритный огонь AV РЕЛЕ РАЗБЛОКИРОВКИ ДВЕРЕЙ
15 Переключатель аварийной сигнализации Выключатель передних фар дальнего света Заземление Реле заднего стеклоочистителя
16 - Выключатель противотуманных фар - Заземление
17 Переключатель обогреваемого ветрового стекла Переключатель указателей поворота -
18 Переключатель блокировки (R) Уровень длительности паузы очистителя ветрового стекла -
19 - Многофункциональный переключатель освещения Питание указателей поворота
20 Переключатель очистителя и омывателя Диагностика Передний правый указатель поворота
21 ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ Заземление
22 «Масса» автоматического включения осветительных приборов Правый фонарь статического освещения на поворотах
