Дистанц. управление аудио - Схемы - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

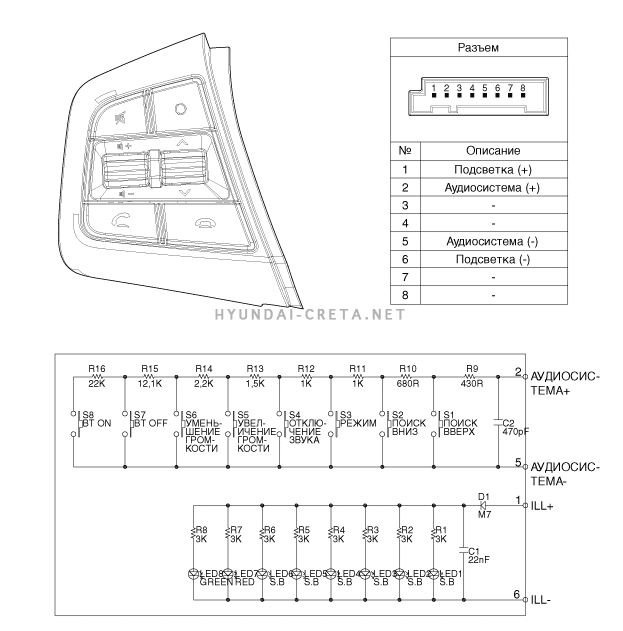

[Аудио + Bluetooth]

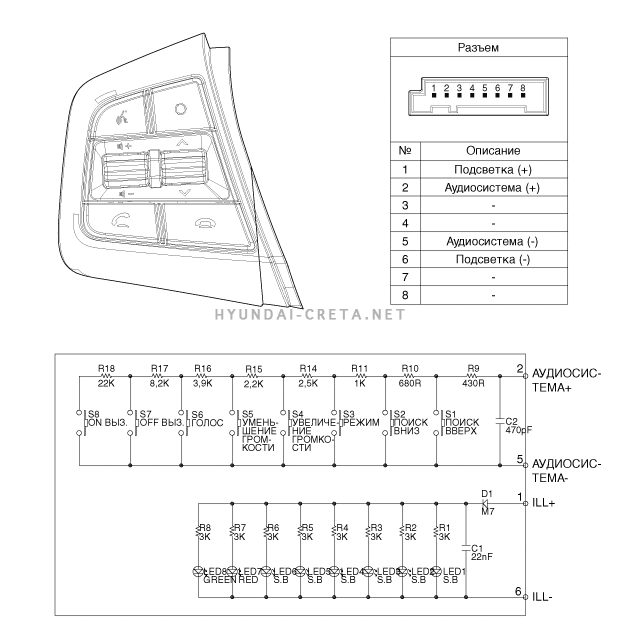

[Аудио + Bluetooth + Голос]

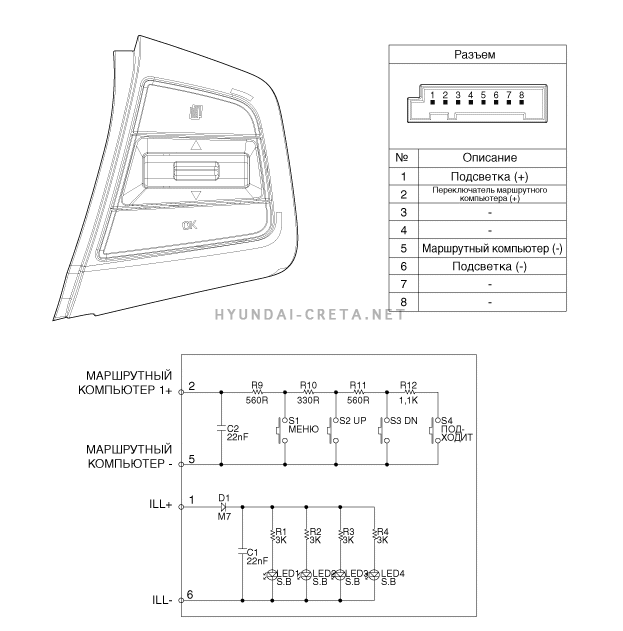

[Маршрутный компьютер (Кнопки 2)]

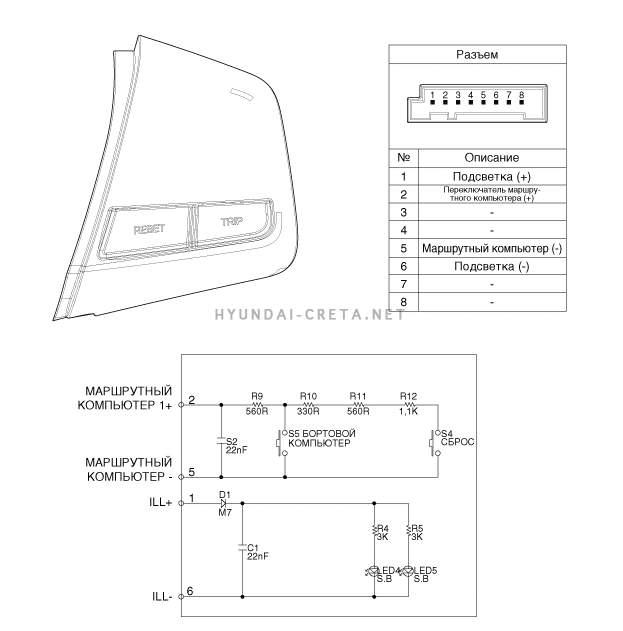

[Маршрутный компьютер (Кнопки 4)]

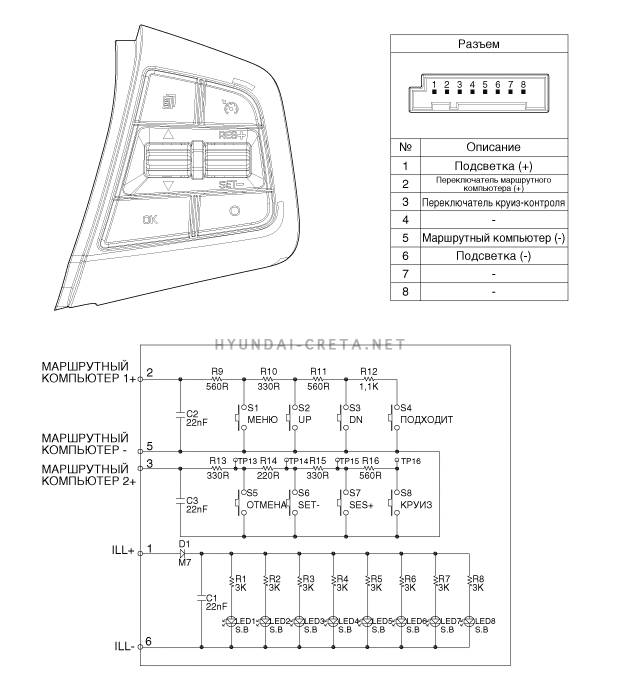

[Маршрутный компьютер + Круиз-контроль]
