СИСТЕМА КРУИЗ-КОНТРОЛЯ - Схемы - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

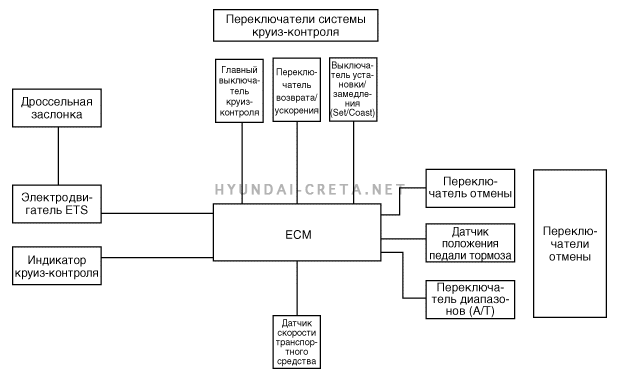

БЛОК-СХЕМА СИСТЕМЫ


КОМПОНЕНТЫ СИСТЕМЫ И ИХ РАБОТА

Компонент системы НАЗНАЧЕНИЕ
ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ Генерирует импульсный сигнал скорости автомобиля.
БЛОК ECM Принимает сигналы от датчиков и выключателей управления.
Индикатор круиз-контроля Горит при включенном главном выключателе круиз-контроля (встроен в комбинацию приборов)
Выключатели системы круиз-контроля Выключатель питания Включает питание компонентов системы
Переключатель "RESUME/ACCEL" (Возврат/Акселератор) Управление функциями круиз-контроля (выключатели восстановления/ускорения, установки/замедления)
Переключатель "SET/COAST" (Установка/Накат)
Выключатели отмены Выключатели прерывания Передача в ЭБУД сигналов отмены.
Выключатель педали тормоза
Переключатель селектора диапазонов (АКПП)
Электродвигатель системы ETS Установка дроссельной заслонки на угол, задаваемый ЭБУД.



* ETS: система электронного управления дроссельной заслонкой (Electronic Throttle System)
